Tổng quan:

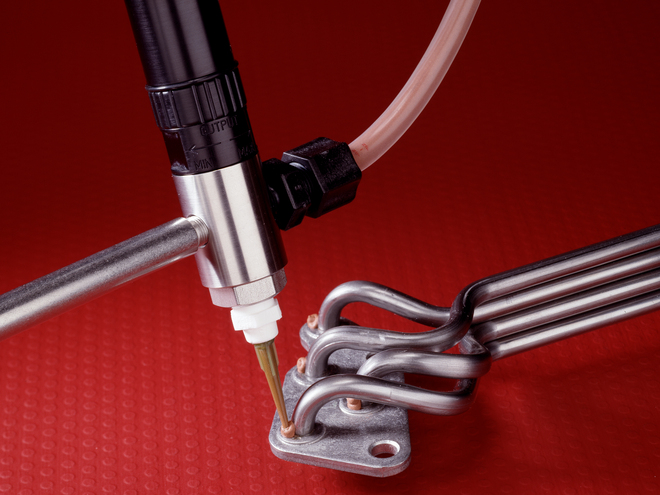

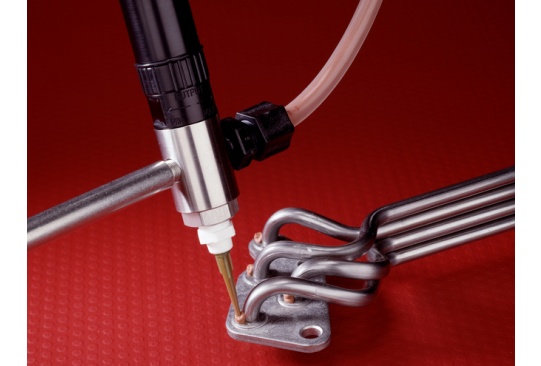

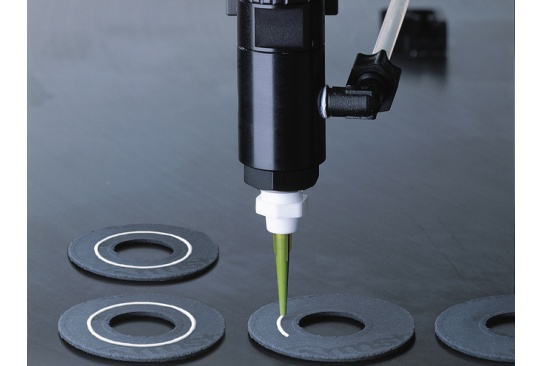

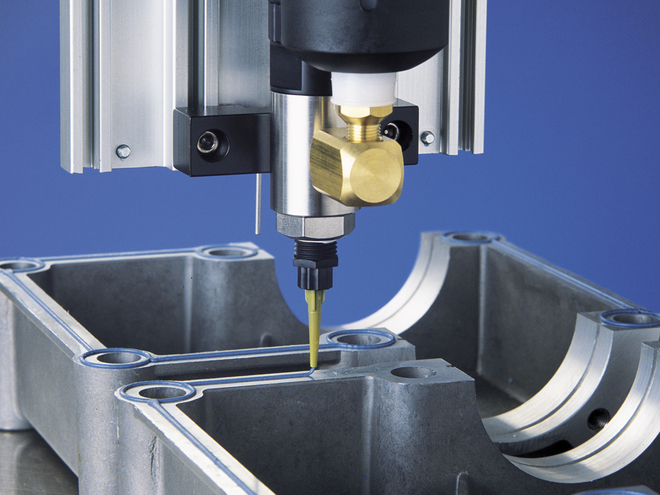

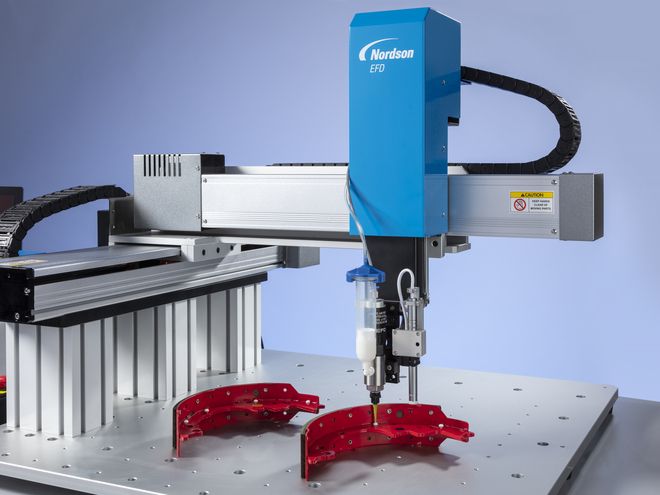

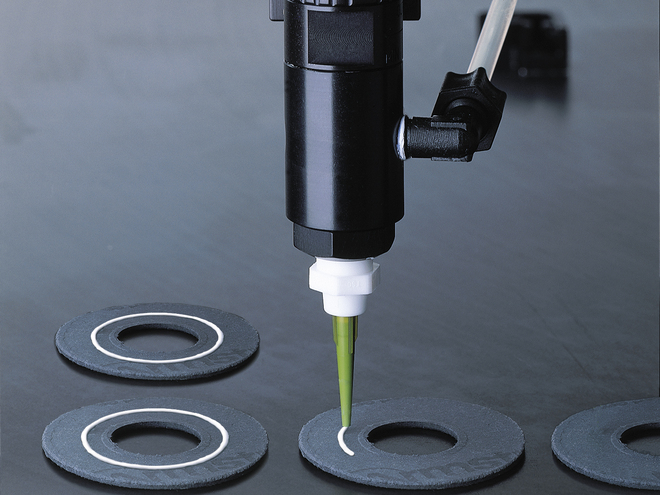

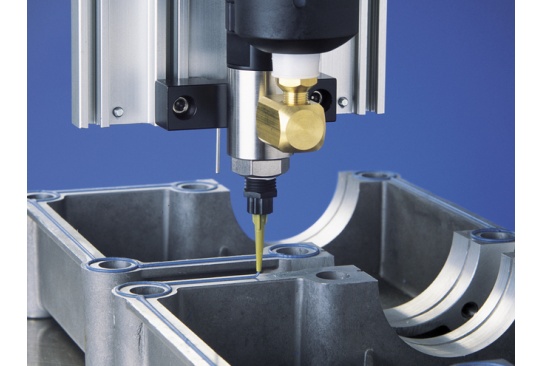

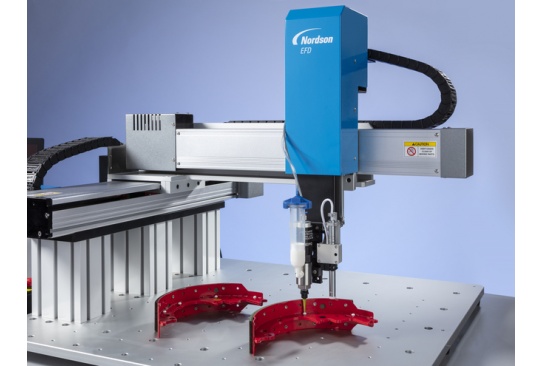

Lý tưởng để sử dụng với nhiều loại chất lỏng có độ nhớt từ trung bình đến cao, cấu tạo chắc chắn của van pít-tông 725D có một màng ngăn (diaphragm) làm bằng polyethylene trọng lượng phân tử cực cao (UHMW). Màng ngăn này giúp cách ly các bộ phận tiếp xúc với chất lỏng khỏi cơ cấu truyền động và mang lại độ bền lâu dài.
Một cơ chế hút ngược nhẹ (snuff-back) ở cuối chu kỳ phân phối của van giúp ngăn ngừa nhỏ giọt giữa các lần bắn. Tất cả các mẫu đều có thể được lắp đặt ở bất kỳ vị trí nào.
Mẫu 725DA-SS cung cấp khả năng điều chỉnh hành trình (stroke adjustment) cho cả lưu lượng chất lỏng và kiểm soát hút ngược. Mẫu 725D-SS là mẫu không điều chỉnh được với hành trình cố định.
Yêu cầu báo giá
Van 725DA-SS (7021014): Hành trình piston có thể điều chỉnh cho phép tinh chỉnh tốc độ dòng chảy chất lỏng và thể tích hút ngược. Màng ngăn và đầu bịt kín bằng UHMW*. Thân và nắp tiếp xúc chất lỏng được thụ động hóa bằng thép không gỉ 303. Bao gồm các phụ kiện đầu vào chất lỏng và bộ đầu phân phối.
Van 725D-SS (7021009): Thân và nắp tiếp xúc chất lỏng được thụ động hóa bằng thép không gỉ 303. Màng ngăn và đầu bịt kín bằng UHMW*. Bao gồm các phụ kiện đầu vào chất lỏng.
Tính năng
Ngắt chất lỏng chắc chắn
Khả năng kháng hóa chất xuất sắc
Hút ngược cuối chu kỳ
Tuổi thọ màng ngăn vượt quá 50 triệu chu kỳ
Các Chất Lỏng Tương Thích
Các chất lỏng tương thích bao gồm, nhưng không giới hạn ở:
Hồ hàn
Epoxy
Mỡ bôi trơn
Chất trợ hàn dạng bột nhão
RTV (Silicone lưu hóa ở nhiệt độ phòng)
Chất trám
Chất cản hàn
Bộ điều khiển:
Bộ điều khiển van đơn được thiết kế cho các ứng dụng phân phối bán tự động hoặc hoàn toàn tự động, tích hợp van điện từ khí điều khiển bên trong.
Bộ điều khiển đa van có khả năng vận hành độc lập hoặc đồng thời tối đa bốn van phân phối, sử dụng các van điện từ khí điều khiển bên ngoài.

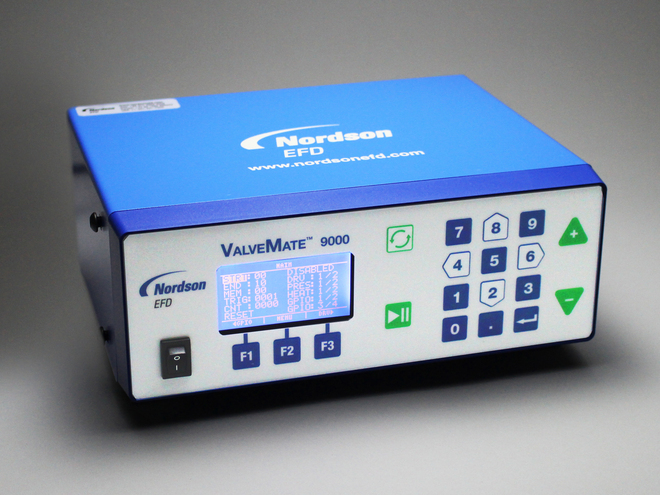

Bộ điều khiển hai van hỗ trợ hai kênh độc lập có thể điều khiển các van điện từ tốc độ cao từ xa, đồng thời tích hợp hệ thống gia nhiệt với chức năng tăng áp và giữ áp (spike-and-hold).
| Mục | 725DA-SS và 725DA | 725D-SS và 725D |
| Kích thước | Chiều dài 115.2 mm x Đường kính 29.6 mm (4.54" x 1.16") | Chiều dài 90.2 mm x Đường kính 28.5 mm (3.55" x 1.12") |
| Trọng lượng | 725DA-SS: 321 grams (11.32 oz) 725DA: 241 grams (8.5 oz) |
725D-SS: 279 grams (9.85 oz) 725D: 196 grams (6.91 oz) |
| Thân và nắp tiếp xúc chất lỏng | 725DA-SS: Thép không gỉ Loại 303 725DA: Nhôm phủ cứng |
725D-SS: Thép không gỉ Loại 303 725D: Nhôm phủ cứng |
Thông số chung
| Mục | Thông số |
| Phớt/màng ngăn van | Polyme UHMW* được FDA phê duyệt |
| Ren đầu vào chất lỏng | 1/8 NPT cái |
| Ren đầu ra | 1/4 NPT cái |
| Lỗ lắp đặt | 1/8 NPT lỗ mù cái |
| Áp suất khí yêu cầu | 4.8 đến 6.2 bar (70 đến 90 psi) |
| Áp suất chất lỏng tối đa | 6.9 bar (100 psi) |
| Nhiệt độ hoạt động tối đa | 43∘ C (110∘ F) |
