Tổng quan:

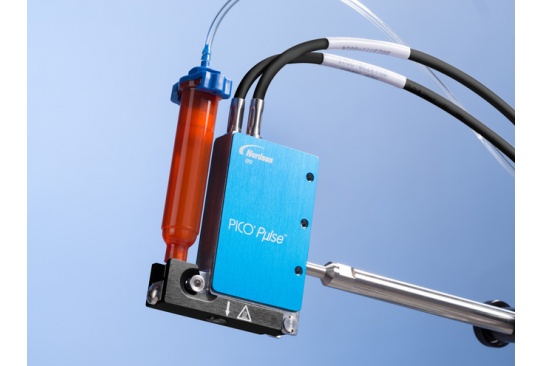

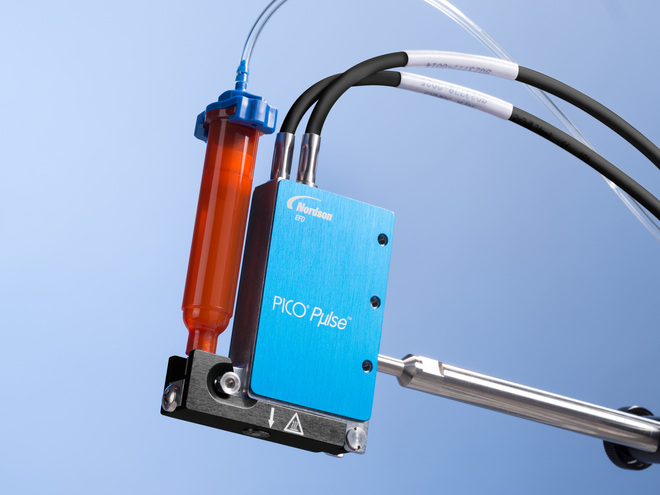

Công nghệ van phun phản lực mô-đun, có thể thay thế PICO Pµlse® của Nordson EFD phân phối với độ chính xác và tốc độ hàng đầu trong ngành để áp dụng các vi lượng chất lỏng rất chính xác, có thể lặp lại ở tốc độ 1000Hz liên tục và các xung tối đa lên đến 1500Hz*.
Yêu cầu báo giá
Van phun PICO Pµlse mang lại khả năng phun (jetting) nhanh hơn, chính xác hơn trên mọi bề mặt, kể cả những bề mặt không bằng phẳng và khó tiếp cận. Van phân phối với ít nhiễu loạn hơn để đạt được sự đồng nhất, vị trí và khả năng kiểm soát quy trình tốt hơn cho lượng chất lỏng phân phối.
Loại bỏ rào cản giữa Tốc độ và Độ chính xác
Ngay cả ở tốc độ tối đa 1000Hz liên tục, PICO Pµlse vẫn mang lại độ chính xác và khả năng lặp lại về kích thước lượng phân phối hàng đầu trong ngành, với các lượng nhỏ tới 0.5 nL.
Tốc độ và Độ chính xác cao - Cải thiện Chất lượng Sản phẩm
Được thiết kế cho các môi trường sản xuất khắt khe nhất, PICO Pµlse được coi là một trong những van phân phối phản lực mạnh mẽ nhất trên thị trường. Khi được sử dụng với bộ điều khiển PICO Toµch, có thể đạt được khả năng kiểm soát hành trình tốt hơn, thời gian đóng van được cải thiện và thời gian mở toàn hành trình nhanh hơn, phục vụ cho việc kiểm soát phân phối vi lượng chính xác.
Tăng Thông lượng Sản xuất

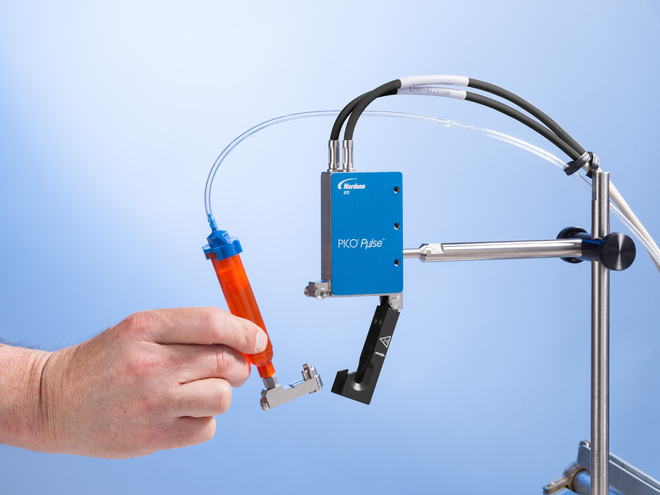

Quan trọng nhất, cơ chế chốt không cần dụng cụ (tool-free latch) đổi mới của van cho phép dễ dàng tháo lắp các bộ phận tiếp xúc với chất lỏng, giảm thời gian bảo trì xuống chỉ còn vài giây – làm tăng đáng kể thông lượng sản xuất. Thiết kế mô-đun độc đáo và các bộ phận có thể thay thế cho phép van phân phối nhiều loại chất lỏng lắp ráp và độ nhớt khác nhau.
Đáp ứng các Yêu cầu Thay đổi
Thiết kế mô-đun và các bộ phận có thể hoán đổi cung cấp sự linh hoạt để đáp ứng các yêu cầu sản xuất luôn thay đổi. Bạn có thể chọn từ nhiều loại cụm thân chất lỏng được thiết kế để phân phối vi lượng không tiếp xúc chính xác, có thể lặp lại cho nhiều yêu cầu ứng dụng khắt khe khác nhau. Có sẵn với nhiều kích thước lỗ phun (orifice) từ 50 µm đến 600 µm đường kính.
Khả năng Phun Phản lực Tốt nhất trong Ngành
Phun phản lực (Jetting) hay phân phối không tiếp xúc loại bỏ chuyển động trục Z để đạt được tốc độ sản xuất nhanh hơn đáng kể, ngay cả trên các bề mặt không bằng phẳng hoặc khó tiếp cận. Phân phối các vi lượng nhỏ tới 0.5 nL ở tốc độ liên tục lên đến 1000Hz với tối đa 1500Hz theo xung tối đa* — là khả năng tốt nhất trong ngành. PICO Pµlse cũng cung cấp hiệu suất nhiệt được cải thiện để ổn định độ nhớt tốt hơn.
Bộ điều khiển:
Pico Toµch controller
Pico Nexµs controller
| Mục | Thông số |
| Kích thước | 22.0R×120.0C×75.0D mm (0.87R×4.72C×2.92D”)* |
| Trọng lượng | Van phản lực không tiếp xúc |
| Có cáp: 524.0 g (18.5 oz) | |
| Không cáp: 362.0 g (12.8 oz) | |
| Áp suất chất lỏng tối đa | 35.0 bar (500 psi) |
| Đầu vào chất lỏng | M5 |
| Gắn kết | M4×0.7 |
| Lắp bộ chuyển đổi đầu vòi cho van tiếp xúc nhiệt độ cao | M2.5×0.45 |
| Điều kiện hoạt động liên tục tối đa và tối thiểu | Tần suất hoạt động liên tục tối đa: 1000 Hz hoặc 1 ms |
| Tần suất hoạt động xung tối đa: lên đến 1500 Hz* | |
| Thời gian mở tối thiểu: 150 µs (0.15 ms) | |
| Thời gian mở tối đa: 500 µs (0.5 ms) | |
| Thời gian đóng tối thiểu: 100 µs (0.10 ms) | |
| Thời gian đóng tối đa: 2000 µs (2.0 ms) | |
| Hành trình tối đa, HD: 100% | |
| Hành trình tối đa, XP: 165 µm | |
| Điện áp đóng tối đa: 130V (khi điện áp 90V được áp dụng cho điện áp trên 100V) | |
| Thân chất lỏng | Thép không gỉ 303 hoặc PEEK |
| Bi và đế | Gốm |
| Thân bộ gia nhiệt | Nhôm |
| Bộ chuyển đổi đầu vòi cho van tiếp xúc nhiệt độ cao | Thép không gỉ 303 |
| Nhiệt độ chất lỏng tối đa | 100∘C (212∘ F) (Trừ PEEK) |
| PEEK: 45∘C (113∘ F) | |
| Bán kính uốn cong tối thiểu của cáp van | 44.45 mm (1.75”) |
| Phân loại sản phẩm | Hạng lắp đặt 2 |
| Mức độ ô nhiễm 2 | |
| Phê duyệt | CE, UKCA, WEEE, TU¨V |
