Tổng quan:

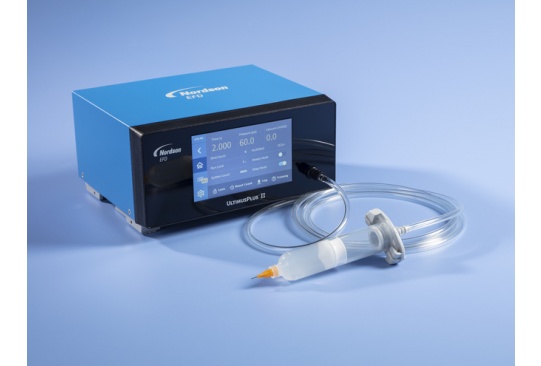

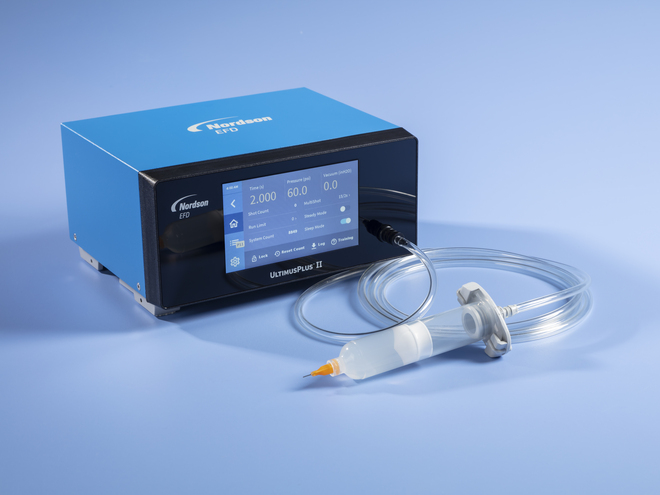

Nordson EFD UltimusPlus™ Hệ thống định lượng chất lỏng mang lại khả năng kiểm soát quy trình ở cấp độ tiếp theo cho các ứng dụng tiên tiến với keo, dầu, mỡ, epoxy, silicone, chất trám, cyanoacrylate, kem hàn và các loại chất lỏng lắp ráp khác được định lượng bằng xi lanh thủ công hoặc trên các hệ thống tự động.
Yêu cầu báo giá
Phiên bản UltimusPlus I
Đơn vị này có bộ điều chỉnh áp suất 0,7-7,0 bar (10-100 psi) và lý tưởng để định lượng nhiều loại chất lỏng.
Phiên bản UltimusPlus II
Đơn vị này có bộ điều chỉnh áp suất 0,02-1,0 bar (0,3-15 psi) và cung cấp khả năng kiểm soát tốt hơn khi định lượng các loại chất lỏng có độ nhớt thấp hoặc lỏng.

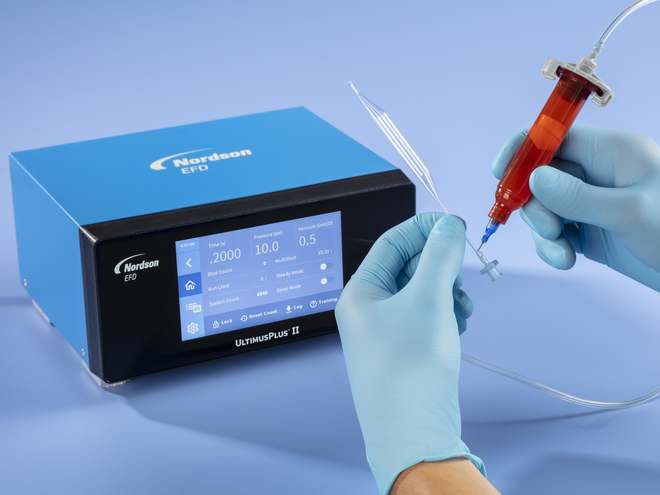

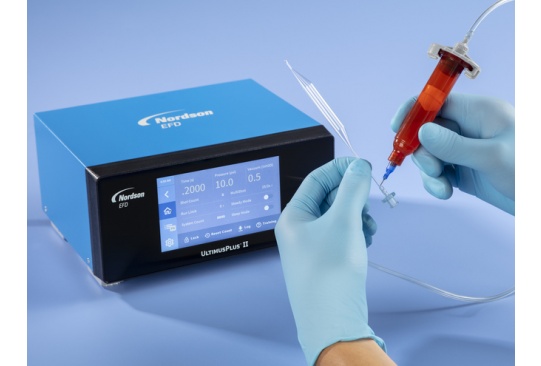

Ứng dụng Thủ công
Đơn giản hóa việc thiết lập và vận hành với màn hình cảm ứng tiên tiến giúp kiểm soát các thông số định lượng. Thiết bị UltimusPlus cực kỳ dễ sử dụng, cho phép người vận hành tập trung vào việc tạo ra các giọt chất lỏng được định lượng chính xác và có kiểm soát. Ngoài ra, tính năng khóa hoàn toàn các cài đặt thời gian, áp suất và chân không giúp ngăn chặn sự thay đổi giữa các ca vận hành khác nhau.

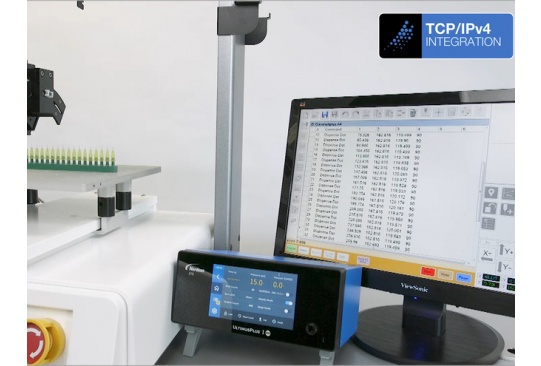

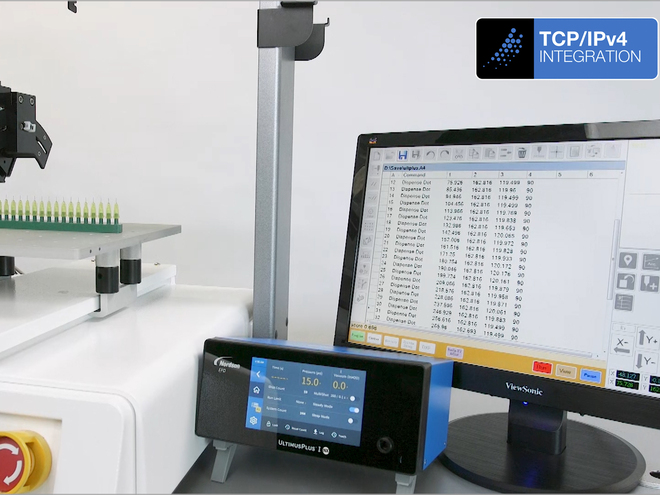

Ứng dụng Tự động hóa
Với khả năng hỗ trợ NX (Network Connectivity), thiết bị định lượng có thể được truy cập từ xa. Điều này cho phép giám sát và điều khiển thiết bị thông qua máy tính cá nhân, Bộ điều khiển logic khả trình (PLC), và bất kỳ bộ điều khiển nhà máy nào sử dụng Giao thức điều khiển truyền dẫn/Giao thức Internet (TCP/IP) để giao tiếp qua Ethernet.
Các Chất Lỏng Tương Thích
Thiết bị phân phối UltimusPlus có thể được sử dụng với hầu hết mọi loại chất lỏng lắp ráp. Một số vật liệu có tính mài mòn cao đến mức có thể làm hỏng van phân phối chỉ trong một hoặc hai ca làm việc. Trong trường hợp này, các thiết bị phân phối chất lỏng (fluid dispensers) là một lựa chọn tốt hơn, vì chúng phân phối từ một ống xi-lanh (syringe barrel) và đầu phân phối (dispense tip) dùng một lần, được vứt bỏ sau mỗi lần sử dụng.
Các chất lỏng tương thích bao gồm, nhưng không giới hạn ở:
Chất kết dính
Cyanoacrylate (Keo 502/Keo tức thời)
Epoxy
Mỡ bôi trơn
Dầu
Chất trám
Silicone
Kem hàn
| Hạng mục | Thông số Kỹ thuật |
|
Kích thước tủ máy |
21.2R×10.8C×19.2Scm (8.33R×4.27C×7.55S") |
| Trọng lượng | 1.8kg (4.0lb) |
| Bộ đổi nguồn | Đầu vào AC: 100–240VAC (±10%), ∼50/60Hz, 0.6Amp Đầu ra DC: 24VDC@3.75Amp |
| Điện áp nội bộ | 24VDC |
| Tốc độ chu kỳ | Vượt quá 600 chu kỳ mỗi phút |
| Phạm vi thời gian | 0.0001–999.9999s |
| Độ chính xác | Trong phạm vi ±0.05% của cài đặt thời gian đã chọn |
| Độ lặp lại | Dưới 16μs ở bất kỳ cài đặt thời gian nào |
| Bàn đạp chân | Điện áp: 24VDC, Dòng điện: 20mA |
| Mạch phản hồi cuối chu kỳ | 24VDC, tối đa 100mA |
| Khởi động chu kỳ | Bàn đạp chân, công tắc ngón tay, tín hiệu 24VDC, hoặc tiếp xúc cơ học |
| Áp suất khí đầu vào | UltimusPlus I: 5.5–7.0bar (80–100psi) UltimusPlus II: 1.7–2.4bar (25–35psi) |
| Áp suất khí đầu ra | UltimusPlus I: 0.7–7.0bar (10–100psi) UltimusPlus II: 0.02–1.0bar (0.3–15psi) |
| Độ chính xác hiển thị áp suất | UltimusPlus I: ±0.14bar (2.0psi) UltimusPlus II: ±0.02bar (0.3psi) |
| Chân không | 0−1.3inHG (0−18inH2O) |
| Độ chính xác hiển thị chân không | ±0.15inHG (±2.0inH2O) |
| Điều kiện hoạt động môi trường | Nhiệt độ: 5−45∘C (41−113∘F) Độ ẩm tương đối (RH): 85% tại 30∘C (86∘F), không ngưng tụ Độ cao so với mực nước biển: Tối đa 2.000m (6,562ft) |
| Chứng nhận | CE, UKCA, TUV, RoHS, WEEE, China RoHS |
